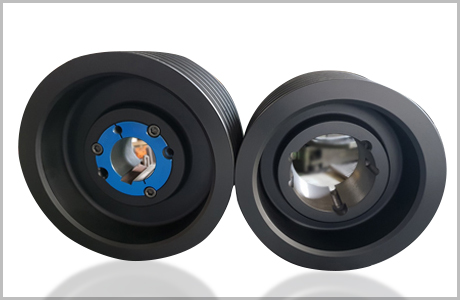

테이퍼 부쉬 풀리 |
|
|
TAPER BUSH PULLEY |
|
|
|
|
|
|
|
테이퍼 부쉬풀리 밸트별 사양 ( V홈칫수, 밸트줄수대비폭 ) |
|
|

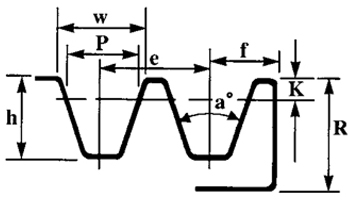

V홈칫수 |
|
|
호칭경 - a |
w |
p |
h |
e |
f |
k |
A |
67 ~ 100 - 34˚ |
100 ~ 125 - 36˚ |
125이상 - 38˚ |
|
|
9.2 |
12.5 |
15 |
10 |
45 |
B |
160이하 - 34˚ |
160 ~ 200 - 36˚ |
200이상 - 38˚ |
|
|
12.5 |
15 |
19 |
12.5 |
5.5 |
C |
250이하 - 34˚ |
250 ~ 315 - 36˚ |
315이상 - 38˚ |
|
|
16.9 |
19 |
25.5 |
17 |
7 |
D |
|
|
24.6 |
25 |
37 |
24 |
9.5 |
|
|
밸트줄수대비폭 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
A |
20 |
35 |
50 |
65 |
80 |
95 |
110 |
125 |
- |
- |
- |
- |
B |
25 |
44 |
63 |
82 |
101 |
120 |
139 |
158 |
177 |
196 |
- |
- |
C |
34 |
59.5 |
85 |
110.5 |
136 |
161.5 |
187 |
212.5 |
238 |
263.5 |
289 |
314.5 |
D |
- |
85 |
122 |
159 |
196 |
233 |
270 |
307 |
344 |
381 |
418 |
455 |
|
|
|
V홈칫수 |
|
|
a |
w |
p |
h |
e |
f |
k |
R |
SP Z |
|
|
8.5 |
11 |
12 |
8 |
2.25 |
17.25 |
SP A |
|
|
11 |
13.75 |
15 |
10 |
3 |
21.25 |
SP B |
|
|
14 |
17.5 |
19 |
12.5 |
3.5 |
27.25 |
SP C |
|
|
19 |
23.8 |
25.5 |
17 |
5 |
37.25 |
|
|
밸트줄수대비폭 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
SP Z |
16 |
28 |
40 |
52 |
67 |
76 |
88 |
100 |
112 |
124 |
SP A |
20 |
35 |
50 |
65 |
80 |
95 |
110 |
125 |
140 |
155 |
SP B |
25 |
44 |
63 |
82 |
101 |
120 |
139 |
158 |
177 |
196 |
SP C |
34 |
59.5 |
85 |
110.5 |
136 |
161.5 |
187 |
212.5 |
238 |
263.5 |
|
|
|
V홈칫수 |
|
|
a |
w |
p |
h |
e |
f |
k |
3V |
90이하 - 36˚ |
90 ~ 150 - 38˚ |
150 ~ 305 - 40˚ |
305이상 - 42˚ |
|
9.23 ± 0.13 |
9.24 |
9.26 |
9.26 |
|
8.90 ± 0.5 |
9.0 + 0.5
- 0 |
10.3 ± 0.25 |
8.7 |
0.6 |
5V |
255이하 - 38˚ |
255 ~ 405 - 40˚ |
405이상 - 42˚ |
|
|
15.0 ± 0.5 |
15.0 + 0.5
- 0 |
17.5 ± 0.29 |
12.7 |
1.3 |
8V |
405이하 - 38˚ |
405 ~ 570 - 40˚ |
570이상 - 42˚ |
|
|
25.0 ± 0.5 |
25.0 + 0.5
- 0 |
28.6 ± 0.4 |
19 |
2.5 |
|
|
밸트줄수대비폭 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
3V |
17.4 |
27.7 |
38 |
48.3 |
58.6 |
69.9 |
79.2 |
89.5 |
99.8 |
110.1 |
- |
- |
5V |
25.4 |
42.9 |
60.4 |
77.9 |
95.4 |
112.9 |
130.4 |
147.9 |
165.4 |
182.9 |
200.4 |
217.9 |
8V |
38 |
66.9 |
95.2 |
123.8 |
152.4 |
181 |
209.6 |
238.2 |
266.8 |
295.4 |
324 |
352.6 |
|
|
|
|
|
